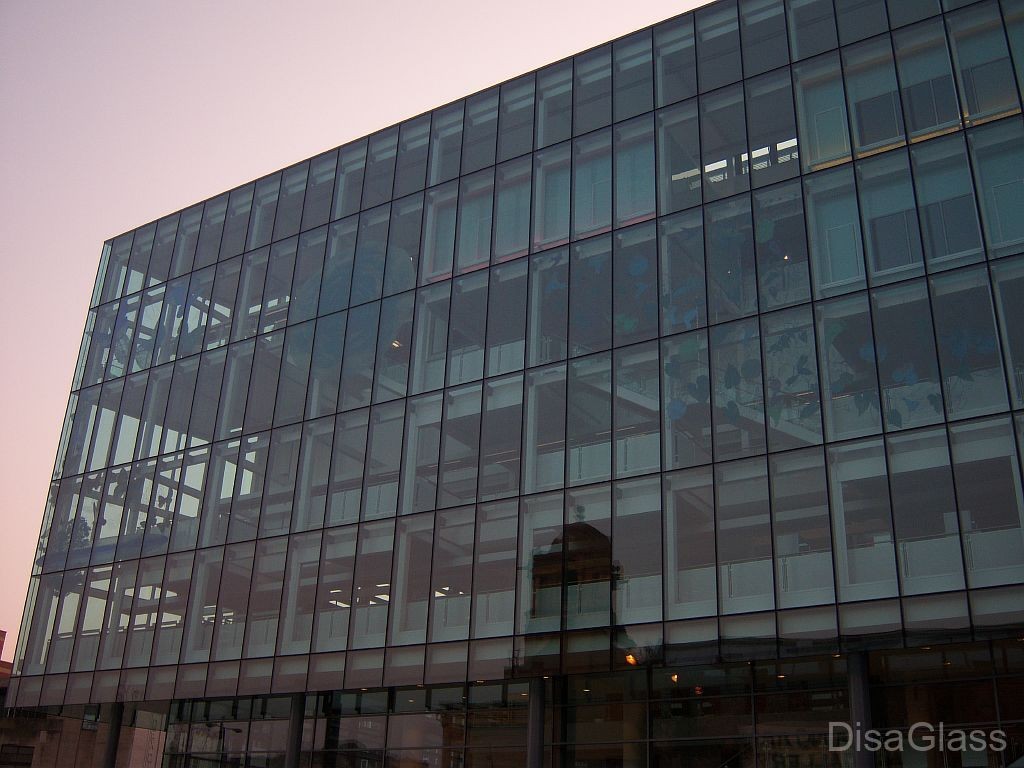

Структурное остекление фасадов зданий

Особенности и виды структурного остекления

Структурное остекление можно сравнить со стоечно-ригельной системой остекления, но главным отличием является отсутствие с внешней стороны конструкции видимого прижимного профиля. Каркас для структурного остекления формируется из установленных вертикально стоек и горизонтальных перемычек (ригелей). В большинстве случаев нашими специалистами используется алюминиевый профиль, совместно с применением кронштейнов из окрашенной стали и крепежом из нержавеющей стали.

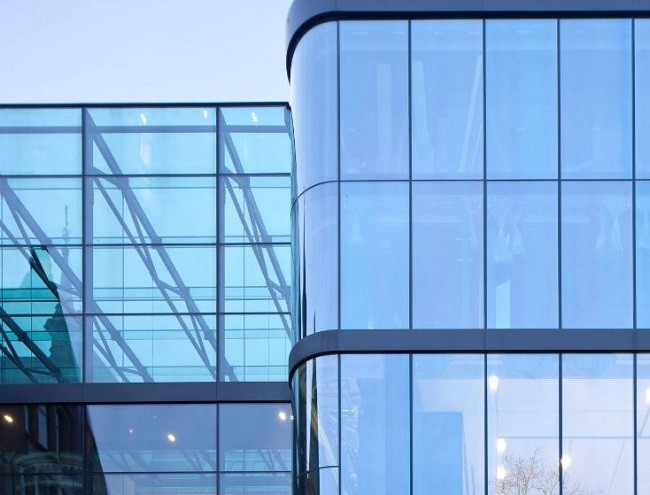

Крепление каркаса осуществляется между перекрытиями этажей таким образом, чтобы конструктивные элементы просматривались только изнутри, а снаружи поверхность представляла собой сплошное стеклянное полотно. Швы между стеклопакетами заполняются специальным герметиком, который подбирается под цвет стекол. Это позволяет создать эффект абсолютной монолитности поверхности фасада.

Для каких объектов подходит структурное остекление?

• Высотных зданий различного назначения (офисных и деловых центров, ТРЦ, жилых домов).

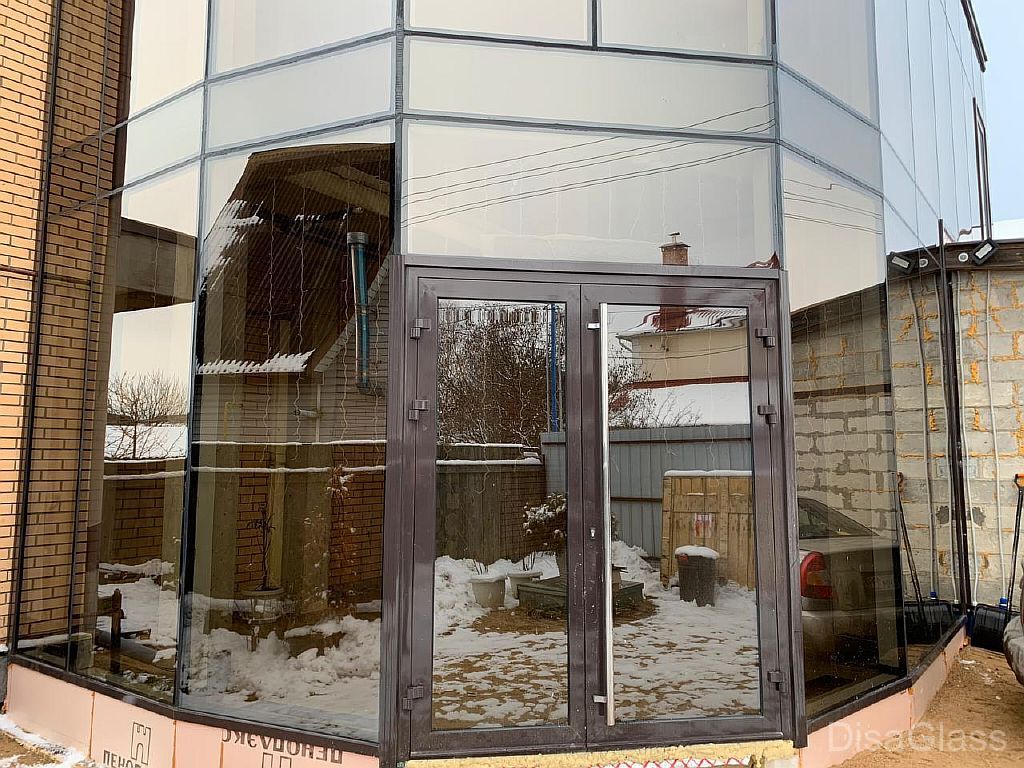

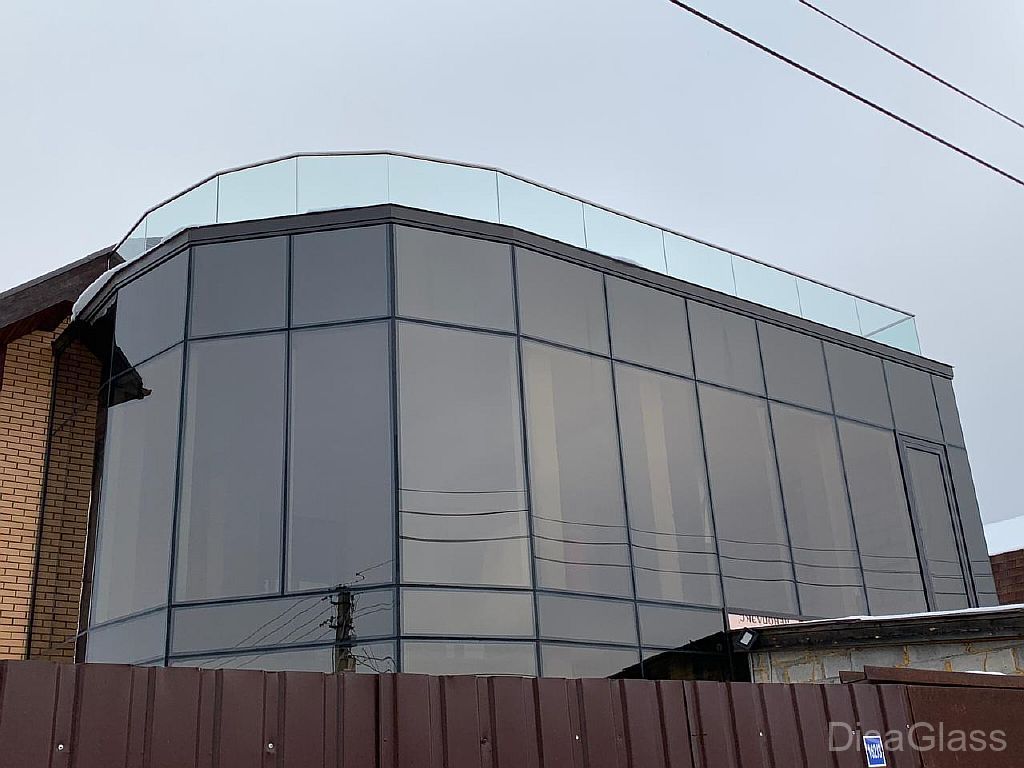

• Малоэтажных объектов (коттеджей, загородных домов, дач).
• Объектов коммерческого и управленческого значения (гипермаркетов, мэрий и т.д.).
• Спортивных объектов (стадионов, бассейнов, фитнес-центров).
• Объектов развлекательной индустрии (клубов, ресторанов, бильярдных, казино).
• Гостиниц и отелей.

Два основных типа фасадного структурного остекления:

• Теплый метод – для остекления используются стеклопакеты с несколькими уплотнительными контурами. Метод позволяет создать максимально комфортные условия внутри помещения. Оптимально подходит для частного строительства и многоквартирных объектов, офисов, утепленных лоджий и балконов.
• Холодный метод – предусматривает использование профиля без специального утепления. Основная функция структурного остекления данного типа – защита помещения от порывов ветра и других атмосферных явлений. Может использоваться для остекления садовых беседок, неутепленных балконов и веранд.

Один из возможных вариантов – полуструктурное остекление фасадов. Метод подразумевает комбинацию структурного остекления и стоечно-ригельной системы. Снаружи на ригели и стойки устанавливаются специальные декоративные накладки, которые позволяют придать фасаду эстетичный внешний вид. Данный метод актуален в тех случаях, когда нет возможности использовать крупногабаритные стеклопакеты, но при этом есть желание придать фасаду стильный монолитный вид.

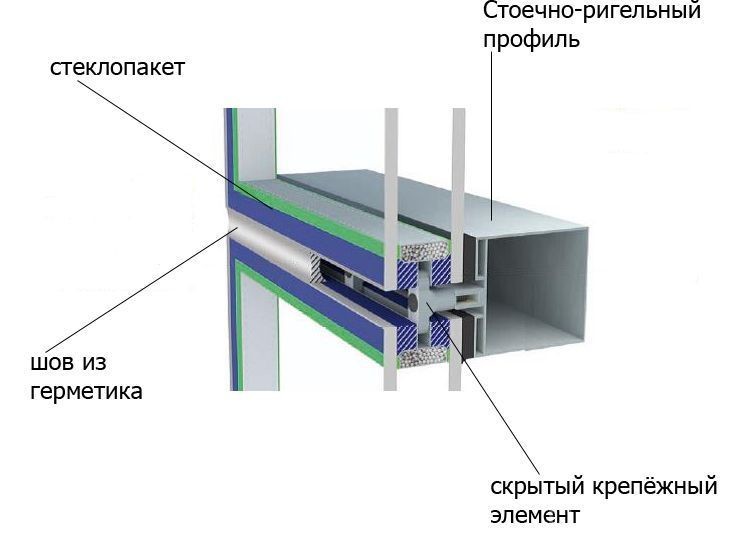

Монтаж структурного остекления

1. Стойка
2. Внутреннее уплотнение стойки
3. Прижимы структурного остекления
4. Предварительно сжатая уплотняющая лента
5. Герметик фирмы Dow Corning
6. Профиль опорной рамки
7. Ригель
8. Внутреннее уплотнение ригеля
9. Подкладка под стеклопакет

Конструктивные особенности пакетов для структурного остекления

К качеству стеклопакетов, используемых при структурном остеклении фасадов, выдвигаются особые требования. Стекла отличаются от тех, которые используются в привычных для всех ПВХ конструкциях. Они изготавливаются в каленом исполнении и зачастую из больших номиналов толщины. Для внутреннего стекла также применим вариант использования триплекса.

Естественно, что монолитность фасада является условной. Сделать его полностью бесшовным и не потерять в надежности конструкции невозможно. Эффект монолитности достигается технологией монтажа, которая позволяет сделать зазор между наружными стеклами минимальным – 1 см. В большинстве случаев зазор также не превышает 2 см, чтобы не терялся эффект монолитности поверхности.

Основной способ механической фиксации стеклопакетов на несущем каркасе – специальные силиконовые герметики. Современные качественные герметики не только обеспечивают высокую надежность монтажа стеклопакетов, но также обеспечивают герметичность стыков, компенсируют температурные изменения размеров, предотвращают деформацию стекол и сооружения в целом.

Плюсы использования герметика:

• высокая надежность фиксации широкого спектра материалов – стекла, большинства разновидностей пластиков, керамики, каменных и металлических элементов;
• возможность ведения монтажных работ с герметиком в сложных погодных условиях – при температуре от -30 до +40°С;
• широкий выбор цветов герметиков (в том числе прозрачный), что позволяет подобрать оптимальный вариант для конкретного материала.

Преимущества структурного остекления фасадов

Рост популярности данного вида фасадного остекления не случаен. Структурное остекление имеет целый ряд преимуществ. В первую очередь выделим очевидные преимущества:

• Визуальное расширение внутреннего пространства за счет обилия естественного освещения.
• Безупречный и очень эффектный внешний вид фасада.
• Эстетическая и фактическая чистота.
• Отличная защита от погодных и климатических внешних воздействий.
• Долговечность и надежность конструкции.

Но при ближайшем изучении характеристик и технологических особенностей конструкции структурного остекления перечень его преимуществ расширяется.

• Абсолютная герметичность. Места стыков надежно закрываются качественным уплотнителем или специальными шовными герметиками, что гарантирует воздухо- и водонепроницаемость.
• Экономичность. Обилие естественного освещения не только расширяет пространство и создает комфортные условия пребывания в помещении, но также позволяет экономить на работе осветительных приборов. Время их работы сокращается, что позволяет снизить затраты на электроэнергию.
• Универсальность. Фасадное структурное остекление актуально для фасадов любой формы и сложности – будь то простой плоский фасад, с нависающими эркерами, с ломаными линиями или пирамидами.
• Высокие теплоизоляционные характеристики. Благодаря конструктивным особенностям в структурном стеклянном фасаде практически отсутствуют так называемые мостики холода. Поэтому тепло не рассеивается наружу, а надежно сохраняется внутри помещения. А это еще одна возможность сэкономить на затратах, связанных с отоплением.
